Шаг 1

  • Вставьте скрепку в маленькое отверстие рядом с разъемом для наушников.

  • Нажмите на скрепку вниз, пока держатель SIM карты не выдвинется из телефона.

Шаг 2

  • Аккуратно выньте держатель SIM карты из телефона.


Шаг 3

  • На данной фото показано два крепежных отверстия и два упора на внутренней стороне крышки, которые и держат крышку. Для того чтобы освободить два отверстия (вехняя часть фото), площадку с крепежными отверстиями нужно немного прижать по направлению к черной крышке.


Шаг 4

  • Вставьте инструмент между док коннектором и крышкой антенны. Будьте внимательны, чтобы не вставить внутрь док коннектора.

  • Аккуратно надавите на инструмент вверх в районе крепежных отверстий, которые были показаны раньше. Нужно сделать так, чтобы между черной крышкой и металлической рамкой образовалось небольшое расстояние.


Шаг 5

  • Теперь лучше использовать специальный инструмент (iPod opening tool). Если у вас его нет возьмите что-то похожее. Вставьте инструмент между черной крышкой и металлической рамкой и слегка надавливая добейтесь, чтобы образовался зазор между крышкой и рамкой.

  • Повторите тоже самое с другой стороны док коннектора.


Шаг 6

  • Возьмите крышку с двух сторон и потяните на себя и вверх. Это потребует некоторых усилий. Если крышка не снимается, то проверьте чтобы был зазор между крышкой и рамкой. Попробуйте сделать зазор больше и снимите крышку.


Шаг 7

  • Открутите три винта, показанные на фото.


Шаг 8

  • Снять металлическую заднюю крышку на iPhone 2G - это почти подвиг, когда делаешь это впервые. Поэтому запаситесь терпением для того, чтобы проделать эту работу.

  • Очень маленькое отверстие потребует использования зубного инструмента.


Шаг 9

  • Начинайте снимать крышку со стороны кнопки Home.

  • Вставьте инструмент в отверстие. Возможно потребуется некоторое усилие для того чтобы это получилось. Шевелите им из стороны в сторону.


Шаг 10

  • Поднимите заднюю панель при помощи инструмента. Используете силу и делайте это быстро. Кажется, что если делать медленно, то будет более аккуратно, но в действительности, делая эту операцию медленно гораздо больше вероятность повредить панель.


Шаг 11

  • Далее используйте пластиковый инструмент, чтобы освободить крышку далее до верней части.


Шаг 12

  • Проделайте тоже самое с другой стороны.


Шаг 13

  • Поднимите заднюю панель при помощи инструмента. Используете силу и делайте это быстро. Кажется, что если делать медленно, то будет более аккуратно, но в действительности, делая эту операцию медленно гораздо больше вероятность повредить панель.

  • Задняя крышка пока еще соединена с телефоном кабелем наушников (верхний шлейф), поэтому пока не удаляйте крышку полностью.


Шаг 14

  • Перед отсоединением шлейфа наушников убедитесь, что телефон выключен.

  • Отсоедините шлейф наушников от логической платы. Просто подденьте его инструментом вверх.


Шаг 15

  • Потяните за оранжевую ленту и извлеките ее.


Шаг 16

  • Отсоедините два антенных кабеля, подняв их вверх от платы. Делайте это аккуратно, чтобы не повредить разъемы.


Шаг 17

  • Открутите три винта, показанные на фото.


Шаг 18

  • При помощи пластикового инструмента поднимите разъем камеры вверх и отсоедините камеру от платы.

  • Удалите камеру из телефона.


Шаг 19

  • При помощи пластикового инструмента отсоедините и выньте аккумулятор. Он приклеен на липкой ленте.

  • Аккумулятор легко повредить. Действуйте аккуратно, постепенно отклеивая аккумулятор от корпуса. Не прикладывайте больших усилий и не используйте острые инструменты. Поднимайте постепенно с разных сторон и он сам отклеится.


Шаг 20

  • При помощи пластикового инструмента приподнимите Logic Board со стороны противоположной разъему аккумулятора, как показано на фото. Не поднимайте очень высоко, так как к плате снизу присоединены разъемы.


Шаг 21

  • При помощи пластикового инструмента приподнимите Logic Board со стороны камеры, как показано на фото. Не поднимайте очень высоко, так как к плате снизу присоединены разъемы.


Шаг 22

  • Приподнимите плату и отсоедините кабель дисплея.

  • После отсоединения кабеля дисплея за ним увидите разъем динамика. Он расположен чуть ближе к аккумулятору и центру телефона. Отсоедините его.


Шаг 23

  • Переверните телефон и с другой стороны отсоедините кабель сенсора экрана.


Шаг 24

  • Поднимите плату и на белом разъеме поднимите черную планку под 90 градусов. После этого отсоедините шлейф.


Шаг 25

  • Теперь возьмите двумя руками за плату и аккумулятор и извлеките их из телефона.


Шаг 26

  • Открутите 3 винта расположенных сбоку на хромированной рамке iPhone.

Шаг 27

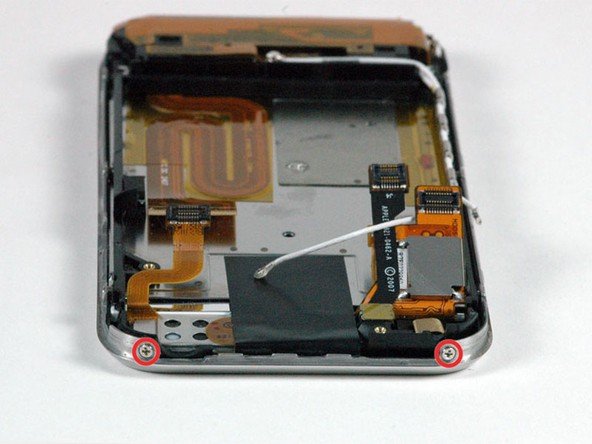

  • Поверните телефон на 90 градусов и открутите два винта в нижней части рамки.


Шаг 28

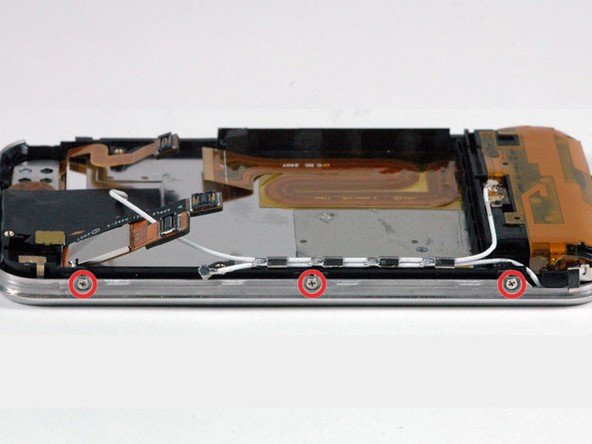

  • Поверните телефон на 90 градусов. Открутите 3 винта расположенных сбоку на хромированной рамке iPhone.


Шаг 29

  • Поверните телефон на 90 градусов. Открутите 2 винта расположенных сверху на хромированной рамке iPhone.


Шаг 30

  • Отсоедините хромированную рамку.


Шаг 31

  • Перед вами дисплей в сборе. Замените его на новый


Перевод статьи с сайта iFixit
